摘要：

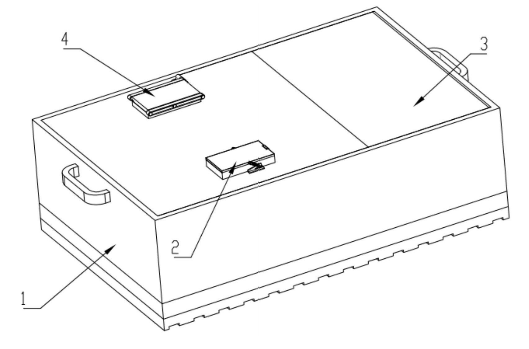

本发明公开一种自动化试剂盒运送装置，包括外壳保温装置、试剂盒自动送出装置、内部制冷装置和试剂盒自动送入装置。
背景技术：
在试剂盒运送过程中，需要保证试剂盒存放在低温环境中，但由于外界环境温度的干扰，不能保证试剂盒一直处于低温环境中。同时在试剂盒运送时，会产生成不同程度的振动，导致试剂盒在装置内部碰撞造成损坏。但该装置不能将需要的试剂盒自动送出，并且在装置内部没有自动消度部分。
发明内容：
试剂盒自动送入装置包括送入上盖、传送带、主同步带轮、同步电机、同步电机座、紫外线消毒灯、送入侧板、连动滑轨、连动滑块、副同步带轮、连动同步带轮、后定位板、上转盘、滚珠、下转盘、下转盘座、转盘电机、联轴器、上转盘座，送入上盖固定安装在连动滑块的上表面上，传送带内侧与主同步带轮和副同步带轮紧密配合，主同步带轮固定安装在同步电机的输出轴上，同步电机固定安装在同步电机座的上表面上，同步电机座固定安装在箱体上盖的上表面上。
紫外线消毒灯固定安装在内隔板的内表面上，送入侧板固定安装在箱体上盖的表面上，连动滑轨固定安装在送入侧板的上表面上，连动滑块凸出面与连动滑轨凹槽面紧密配合，连动同步带轮固定安装在送入上盖的一侧表面上，后定位板固定安装在上转盘的表面上，上转盘固定安装在上转盘座的上表面上，滚珠固定安装在下转盘的表面凹槽内，下转盘固定安装在下转盘座的上表面上，下转盘座固定安装在内隔板的内侧表面上，转盘电机固定安装在内隔板的内侧表面上，联轴器一端与转盘电机输出轴固定安装，联轴器另一端与上转盘座连接轴固定安装。
减震垫上表面与保温前板紧密配合，下表面与固定底板紧密配合，减震垫在保温前板与固定底板之间产生柔性连接。使保温前板起到减震作用。调节电机驱动输出轴转动，输出轴带动调节摇臂做旋转运动，调节摇臂带动调节拉杆与调节拉杆座做上下运动。调节滑块与调节滑轨为滑动配合，调节滑块带动推力板做上下运动，推力板与调节滑块形成上下移动配合。
推力弹簧上下两端面分别与顶板和弹簧固定顶板固定安装，使顶板与弹簧固定顶板形成弹性连接。同步电机驱动输出轴转动，输出轴带动主同步带轮做旋转运动，主同步带轮带动传送带转动，传送带带动连动同步带轮做旋转运动。滚珠在下转盘凹槽做旋转运动，上转盘下表面与滚珠紧密配合，使上转盘与下转盘形成转动配合。转盘电机驱动输出轴转动，输出轴带动联轴器做旋转运动，上转盘座与联轴器固定安装，使上转盘座与转盘电机输出轴形成连动配合。
本发明具有以下优点：

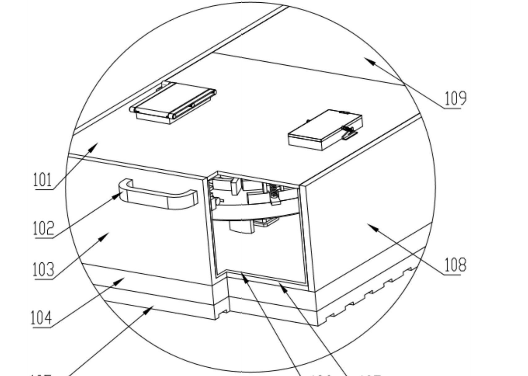

(1)能使用外壳保温装置，将调整好的温度封存住，在运输过程中不会受到环境温度的干扰。
(2)能操作试剂盒自动送出装置，将需要取出的试剂盒自动送出。

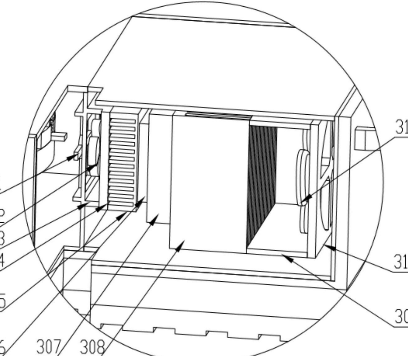

(3)能操作内部制冷装置，将装置调整到试剂盒需要的温度。
(4)通过试剂盒自动送入装置，可以将需要运送的试剂盒自动放入到试剂盒的存放位置。
