设备布局
工艺流程

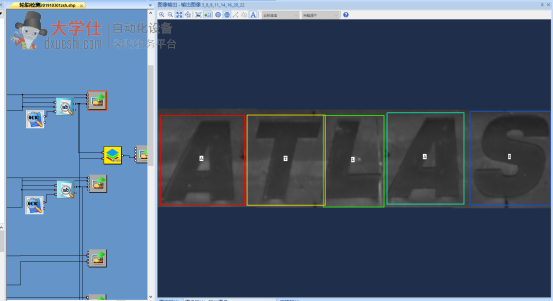

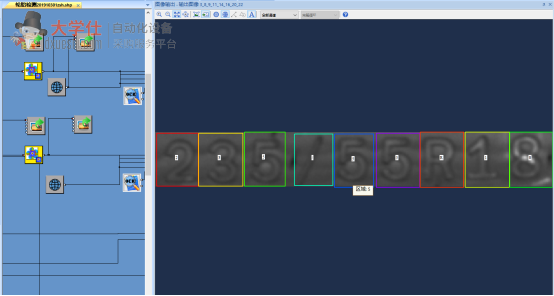

视觉识别系统主要包括:相机、镜头、光源和图像处理软件。光源对到达识别位置的样品打光后,相机和镜头组成的成像系统对其进行捕捉,当相机接受到触发信号时,成像系统对样品进行拍照并将图像传给图像处理系统进行识别,并将识别的数值传输给PLC便于设备执行下一步操作。 车辆在检测线上运送到轮胎轮毂检测工位,车头遮挡光电传感器,光电触发信号给出后,根据拍摄的车头侧面位置图片,识别读取标签一维码上的车型信息,若识别标签失败报警灯红光常亮,人工干预后一键取消报警,继续等待检测下一辆; 若识别成功,开启视频拍摄模式,根据车型信息,判断视频每帧图片中车辆在检测线上到达的位置,到达预先设定位置后,触发轮胎轮毂检测位拍摄轮胎轮毂图片,将车型的轮毂模板与前后轮图片匹配,若匹配失败红光闪烁报警,匹配成功识别轮胎上ocr信息,判断轮胎是否与车型匹配,若不匹配红光闪烁一次报警,若成功则通过,绿灯常亮,等待检测下一辆。 成效:解决了人工逐车轮胎进行检测的费时费力,避免了人工检测时误检错检的现象,从源头上节约了成本,提高了检测的效率与准确率。
项目成效
自动化解决方案 | 用工情况 | 产能(每8小时) | 良品率 |
实施前 | -- | -- | -- |
实施后 | -- | -- | -- |
