自动化静电喷漆设备

大学仕 2020-08-06 15:26

0点赞 372浏览

摘要：

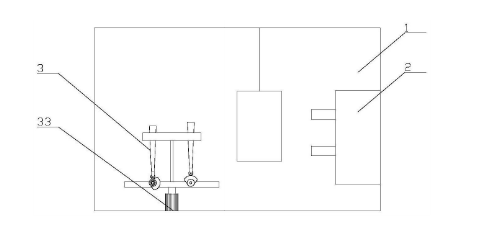

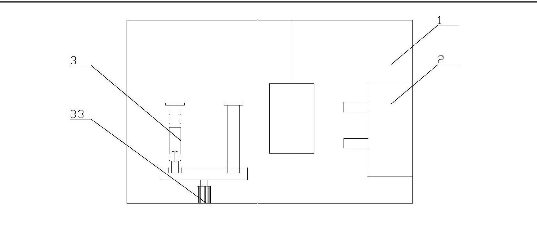

自动化静电喷漆设备涉及静电喷漆设备，具体涉及一种应用于自动化静电喷漆的粉末回收装置。提供了一种结构紧凑，能有效吸除粉末的自动化静电喷漆设备。包括箱体和设于箱体内的喷涂器，箱体内还设有粉末回收装置，粉末回收装置包括底座和吸粉机构，吸粉机构包括吸粉棒，吸粉棒设于所述底座上，吸粉棒为空心棒体，吸粉棒的上端设有若干吸粉口、下端设有若干出风口，吸粉棒内设有驱动机构，驱动机构包括由电机驱动的叶扇和集粉桶，电机固定在所述吸粉棒底部，驱动所述叶扇转动产生吸力。

技术领域：

本实用新型涉及静电喷漆设备，具体涉及一种应用于自动化静电喷漆的粉末回收装置。

背景技术：

静电喷漆原理是利用电晕放电现象使粉末涂料吸附在工件上，其过程是粉末涂料借助压缩空气被送入喷枪，在喷枪前端加有高压静电，由于电晕放电，在其附近产生密集的电荷，粉末由枪嘴喷出时，形成带电涂料粒子，在静电力的作用下，被吸到与其极性相反的工件上去。

目前的喷漆方法是先将工件放置好，然后通过人工或机械手用喷枪对工件进行上下喷涂，但在实际使用中，喷漆设备一般直接在非封闭环境下进行喷涂，喷涂过程中总会有部分粉末未能被工件吸附而落地，四散飞扬，造成粉末涂料的浪费，同时还对工作人员的身体健康产生较大的危害。

实用新型内容：

为了克服现有技术的不足，本实用新型提供了一种结构紧凑，能有效吸除粉末的自动化静电喷漆设备。

本实用新型采用如下技术方案实现：

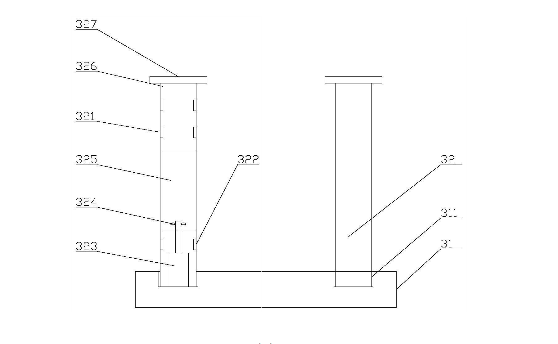

所述底座上设有沉孔，吸粉棒插入沉孔且可拆卸的固定在沉孔内，吸粉棒的顶部设有开口，开口上盖设有密封盖。底座上设有通孔，吸粉棒插入通孔内且穿过通孔，吸粉棒由驱动装置驱动沿通孔轴线方向往复运动。驱动装置包括由电动机驱动的凸轮机构和传动杆，底座的下端面上固定安装座，安装座与底座平行，凸轮机构铰接在安装座上，电动机固定在安装座上且驱动凸轮机构转动，传动杆包括杆体和驱动轮，吸粉棒固定在杆体的上端面上，驱动轮固定在杆体的下端面上且与所述凸轮机构接触，驱动轮在所述凸轮的外缘滑动。

本实用新型通过电机驱动叶扇旋转，使得粉末被吸入集粉桶中，大大减少了飘散在箱体内的粉末浓度，根据喷涂空间的实际大小，合理放置粉末回收装置的数量以及位置，同时在底座上设置不同数量的吸粉棒，提高吸附效果，确保飘散在空气中的粉末被回收，进一步的将粉末回收装置设置成可以旋转的方式，提高吸附面积，通过通孔结构以及吸粉棒的驱动结构刮除吸粉棒表面的粉末，提高设备的持续工作能力，相比现有技术，本实用新型具有结构简单，吸除粉末有效的特点。
