自动化生产流水线工作台

大学仕 2020-07-28 09:43

0点赞 380浏览

摘要：

一种自动化生产流水工作台具有至少两个工作台及位于所述两个工作台间的输送装置，各工作台具有处于同一平面的工作台面，输送装置具有用于输送物料的输送平面，相邻工作台通过推动装置实现合拢和分开，输送装置通过升降装置使所述输送平面相对所述工作台面上升或下降，当相邻工作台分开时，输送装置上升使其输送平面与工作台面平齐，当相邻工作台合拢时，输送装置复位。

技术领域：本发明涉及一种自动化生产流水工作台。

背景技术：

在现有工艺下，应用于空调中冷凝器的铝合金翅片与铜管在一个工作台完成穿管工作后，人工转运至输送工作台，再由输送带送入下一工序(即胀管工序)，这样不但生产效率低、人工成本高、而且在人工取出、搬运工件的过程中极易造成翅片的损伤。

发明内容：

本发明的目的是提供一种自动化生产流水工作台，以解决上述生产问题。

为实现上述目的，本发明采用以下技术方案：

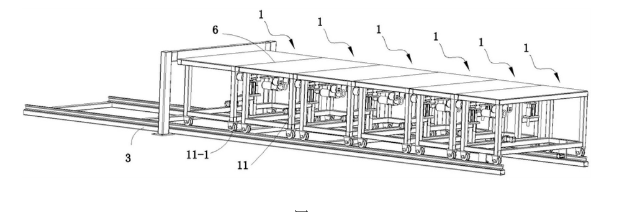

一种自动化生产流水工作台，其特征在于:具有至少两个工作台及位于所述两个工作台间的输送装置，各工作台具有处于同一平面的工作台面，输送装置具有用于输送物料的输送平面，相邻所述工作台通过推动装置实现合拢和分开，输送装置通过升降装置使所述输送平面相对所述工作台面上升或下降，当相邻工作台分开时，输送装置上升,所述输送平面高于工作台面使工件脱离工作台面并进行输送，当输送装置下降复位后，相邻工作台合拢。

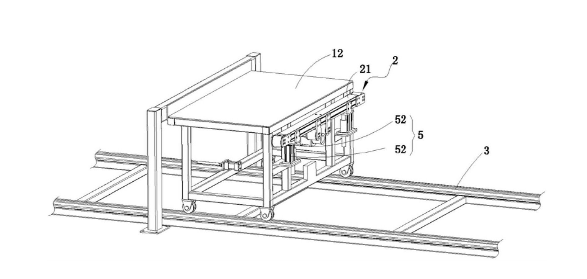

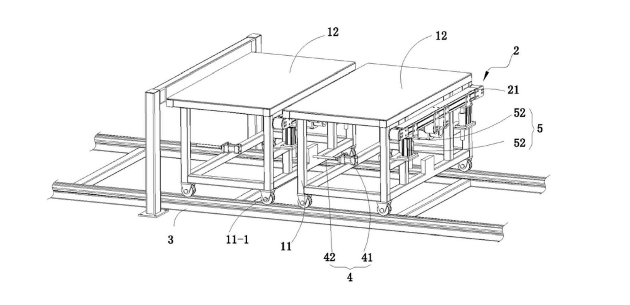

本发明可通过如下方案进行改进，还包括铺设于地面的导轨，工作台装设有支架，支架上设有可沿着所述导轨滑行的滑轮。推动装置包括一气缸，气缸的缸体设置于相邻工作台其中一个工作台的支架上，气缸的推杆与另一工作台的支架连接。输送装置包括安装在所述支架上的机架、若干安装在机架上的传动辊和驱动传动辊转动的电机，在机架两端对称固定有转轴，在辊杆与转轴间绕有输送带，输送带的上表面形成所述输送平面。

升降装置包括一气缸，气缸的缸体固定安装于所述支架上，气缸的推杆与所述机架连接。当相邻工作台合拢时，相邻所述工作台间形成连接缝，在垂直该连接缝长度方向的一个截面上，所述连接缝形状或是一段不垂直于工作台面的直线，或是由若干段直线组成的折线，或是由一段曲线、或多段曲线、或若干直线段和曲线段组成的线。当相邻工作台合拢时，相邻所述工作台间形成连接缝，连接缝形状或是由若干段直线组成的折线，或是一段曲线、或多段曲线、或由若干直线段和曲线段组成的线。

本发明的优点在于：

通过使空调中冷凝器的铝合金翅片与铜管在一个工作台完成穿管工作后自动转运至另一工作台以完成另一工序，不但提高了生产效率低降低人工成本，而且避免了在人工取出、搬运的过程中对翅片造成的损伤。
